Below Zero Theater

Nu er det blevet min tur til at bidrage til denne tråd med hjemmebiografer.

Mit projekt har være MEGET stort og med stor skam må jeg sige at det har taget mig 20 år at lave færdig

Jeg vil beskrive biografen så godt som jeg kan, og ellers fyr løs. Jeg har lavet absolut alt selv, og der er ikke så meget som en skrue der ikke er gennemtænkt, så jeg vil mene at jeg kan svare på alt.

For at det ikke skal tage 20 år mere, starter jeg udenfor biografen. Dvs sige trappen og det jeg kalder foyeren. Det lyder måske kedeligt, men selv der er der sket meget.

Selve biografen er designet af Dennis Erskine fra USA. Desværre var jeg så frisk og fik sagt til ham at han gerne måtte lave det fancy da jeg selv mener at jeg er okay til at bruge hænderne. Jeg ved ikke om jeg har fortrudt, men med skrå vægge, lofter, buede fronter, gulv i flere niveauer osv gjorde at jeg blev nødt til at lære mig selv Autocad, og så tegne det hele der.

Dennis Erskine kan lave DIY biografer. Dvs. at han designer et rum der akustisk passer til en biograf og så er det ellers bare med at gå i gang.

Her er et klip med Dennis hvis man vil vide mere om ham.

For mig betyder selve rummet lige så meget som lyden og billedet. Det skal være en oplevelse. Og den starter allerede med trappen og foyeren.

Jeg er nok Ege Carpets værste kunde. Jeg har generet dem i 10 år inden jeg fik lavet tæppet færdig lige inden Jul 2020. Når man bestiller custom gulvtæppe, skal man bestille mindst 100 m2, og da man har råderet over hver eneste cm2, var der ikke noget der skulle gå til spilde. Og det har været et kæmpe projekt at designe alle gulvtæpperne.

Men dette er det første man møder. En billet med biografens navn, og årstallet. Det skal siges at designeren hos Ege har ændret dette årstal mange gange

I den rustfrie stolpe lige til venstre er der fræset ud, og der er monteret en bevægelsesføler. Den detekterer når man er på vej ned af trappen og er koblet til lyset til trappen.

Hvis det er lykkes at indsætte linket ovenover, så er det en video der viser styringen af lyset på trappen. Jeg har selv bygget trappen, og har så fræset et spor under hvert trin hvori der er monteret en alu skinne med 90 cm LED bånd. Hvert trin er styret for sig selv. Det er en controller fra Tyskland. Den kan alt muligt, men jeg har valgt det mest simple. Øverste og nederste trin lyser svagt hele tiden, og ellers tænder de op eller ned alt efter hvilken vej man bevæger sig på trappen.

På begge sider af trappen er der klistermærker købt i USA. Det ene er en lang filmstrimmel og den anden er en Theater tekst og filmruller med stjerner efter sig i "guld" folie.

For enden af trappen møder man man to stole hvis man skulle have slæbt en gin og tonic med sig. De har ikke det store formål andet end at bruge pladsen til et eller andet. For at være ærlig, er kælderen for stor til biografen og Dennis valgte at lave selve biografen mindre. Det gav plads til et teknik rum, et langt lager rum, og så denne foyer.

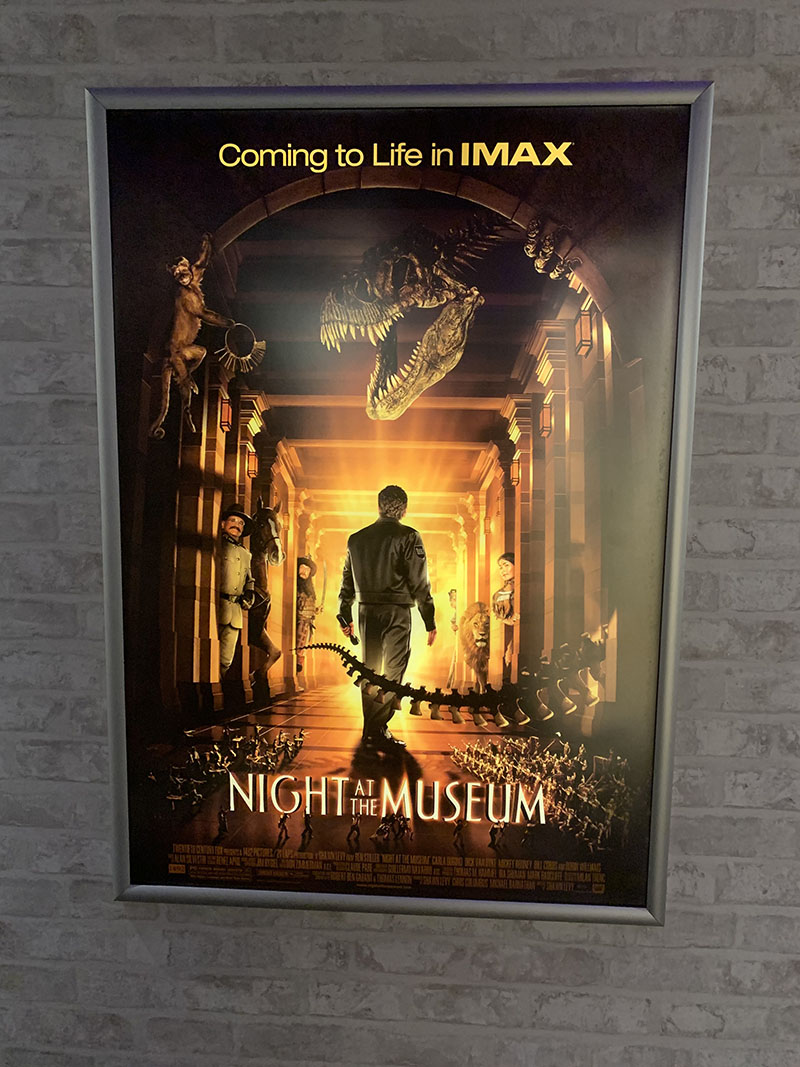

Hvis man kigger rundt er der to vægge med to bagbelyste filmplakater.

Disse er lavet med en "forfra" ramme. Dvs. at den kan åbnes super let forfra og det er derfor meget let at skifte plakater ud. Plakaterne er dobbeltsidet, dvs de har tryk på begge sider og ser derfor super fede ud med lys bagfra.

Her er et par billeder af dem.

Jeg har lavet en "kasse" i væggen. Og på et hvid stykke plastik har jeg klæbet nogle meter LED bånd på. Som "glas" har jeg brugt opal akrylglas. Det fordeler lyset meget fint, og man kan ikke se LEDs igennem. Forfra rammerne har en tynd gennemsigtig plastplade med som er blank på den ene side, og mat på den anden. Den sidder foran plakaten med den matte side udad. Hvis plakaterne er klippet til i størrelsen, kan de skiftes på 2-3 minutter.

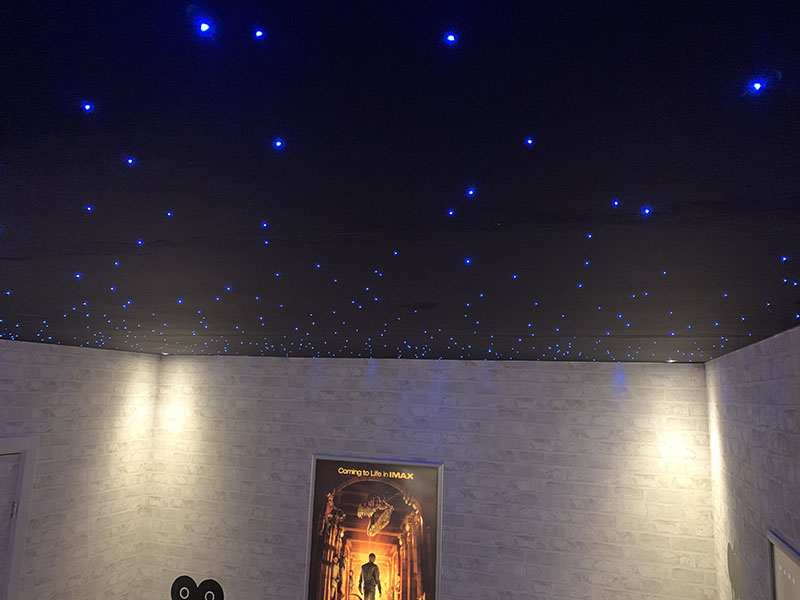

Loftet var et helvede. Jeg har altid ønsket mig en stjernehimmel, og dette var den eneste mulighed.

Det er lavet med MDF plader hvor alle fibre er boret igennem og limet. Det er ikke så galt, men det er det til gengæld at få dem skruet på loftet når der er "kiks" på siderne. Kiks er som flade dyvler. Hvis jeg skulle gøre det igen, fandt jeg på en anden løsning.

Jeg har lige monteret den tredje LED light engine. Nu håber jeg at den holder. Den har "twinkle" effekt som kan ses på næste video.

Alt er forresten styret af Crestron. Dvs at jeg selv kan bestemme hvordan knapper, lys, varme, udsugning, AV osv skal fungere. Der sidder kun en enkelt Conson SESAM kontakt i foyeren. Der er 5 knapper på den.

Der er tre døre.

Den venstre dør er teknik rummet. Det er her bagsiden af slikboden er, projektoren, og racket.

Det skal sige at vi nu er 50 cm over beton gulvet. Der er ialt 320 cm i "rå"rummet fra gulv til loft, men pga af biffens forskellige niveauer, er gulvet i foyeren hævet 50 cm.

Den midterste dør er sjov nok til biografen. Som det ses løber en filmstrimmel under døren og fortsætter ind i biografen. Det er en del af det design jeg har lavet på gulvtæppet.

Døren til højre er et langt opbevaringsrum til konens julekasser osv

Sådan ca. ser gulvtæppet ud når jeg tager billedet fra trappen. Og ja. Jeg ved det godt. Det er nok den eneste fejl jeg desværre ikke har mulighed for at lave om. Den billet der er revet i stykker, skulle selvfølgelig have været midt ud fra døren. Det var den også iflg autocad tegningen, men jeg havde glemt at jeg valgte at placere døren i den ene side for at gøre plads til en stor reol i rummet bag. ØV.

Ege Carpet's custom tæpper er baseret på deres Highline serie. Jeg har valgt den der hedder Highline 910. De har en 25 meter lang "inkjet" gulvtæppe maskine der sprøjter farve på tæppet. Det er klar at dens DPI er ikke fantastisk, men det er okay. Der er 12 farver i en palette, og man kan så arbejde med disse 12 farver. Ud over disse 12 farver, har Ege også lavet andre farver de kan bruge på små procent af tæppet.

Man betaler 20% ekstra i forhold til den normale pris på Highline tæppet, og skal minimum købe 100 m2. Ege stiller så en designer til rådighed der arbejder indtil tæppet er klar til at blive produceret. Jeg har brugt utallige uger på at rette små og store ting, og ikke mindst kontrollere mål osv. Min hjerne har det bedst med at arbejde i millimeter, og jeg har virkelig svært ved at acceptere at et tæppe er "ca". Men lige bortset for min egen fejl, så gik det som det skulle.

Ege kan også lave tæpperne om til måtter. Så skærer man selv tæppet ud som man vil have det, og sender det tilbage til dem. Så "overlocker" de kanterne i præcist samme farve som er trykt på tæppet. Det kan ses på den måtte der ligger ovenfor trappen.

Det skal siges at det var en rigtig god oplevelse at lave tæppet sammen med Ege.

Hvis vi åbner døren ind til biffen, ser man filmstrimlen fortsætte indtil den løber på en filmrulle foran scenen.

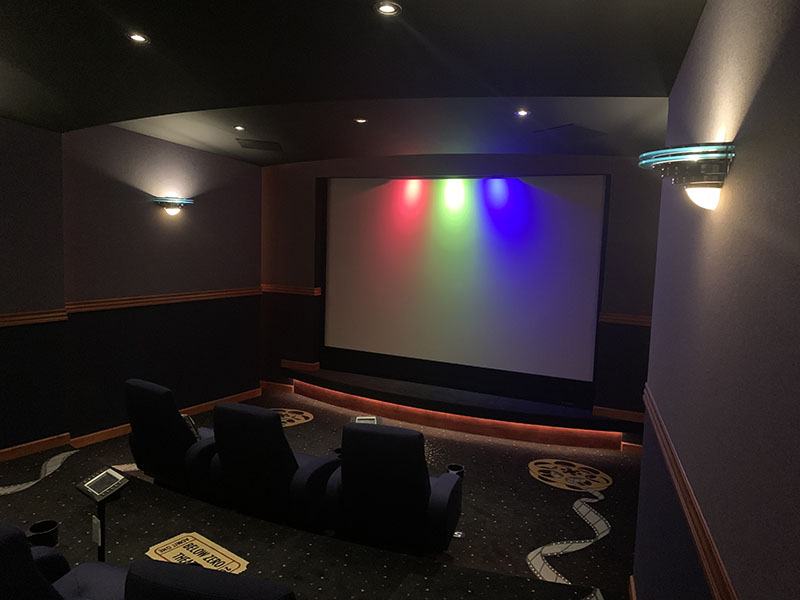

Et kig rundt i biografen. Jeg har tænkt mig at fortælle om en enkelt ting ad gangen.

Hvis vi starter med gulvet.

Selve biografen er lavet som et rum, inden i et andet rum. Dvs. at den deler meget lidt væg/loft med det der vender ud imod selve kælderen. Og gulvet er helt for sig selv.

Det er bygget op af 95 x 45 og 195 x 45 mm regler. Men den nederste række står på gummiklodser. Disse gummiklodser isolerer biografens gulv fra beton gulvet. I de to områder hvor stole er, er der ingen klodser under. Der "svæver" gulvet. Det kan man ikke mærke, heller ikke hvis man "hopper" på det. Men hvis en anden hopper ved siden af en, kan man godt mærke at det kan give sig. Mere om det om lidt.

Gulvet er så fyldt op med isolering. Det hele er limet og skruet og der er rigtig mange elektriker rør der løber til teknikrummet. Bag ved hver stol er der en dobbelt OPUS dåse. Det er meget forskelligt om der er 230V, ethernet, USB osv.

Oven på hvert niveau er der ru brædder for at give plads til gulvvarmeslanger med varmefordelingsplader. Og til sidst en 25 mm spånplade (gamle hylder fra et værksted købt på den blå avis).

Nå, tilbage til det svævende gulv.

I midten af niveau 1 og 2 er der monteret en ButtKicker. De drives hver af 1000W, og indeholder et 1,8 kg stempel. Surround decoderen har separat udgang og i princippet er det en LFE kanal. Pga af gulvet er svævende, vil jeg sige at det mere eller mindre er ligegyldigt hvilken stol man sidder i, så får man samme "tactile" fornemmelse i kroppen.

Scenen er opbygget med sondolitt isolering i bunden og så er der hældt omkring 5 tons sand i den. Med andre ord er den fyldt til randen med sand. Som top er der 25 mm spånplade, 25 mm brædder (gulvvarme) og til sidst 25 mm spånplade. Den er med andre ord temmelig stabil.

De tre højtalere bag lærred er faktisk monteret i kraftige rammer der er bygget ud fra væggen (Triad Speakers). Det er faktisk kun de 2 Lyngdorf basser der står i hvert hjørne der står på scenen.

Der er adgang til scene ved at trække lærredet til venstre.

Jeg er mega glad for mit lærred. Det var oprindelig et Stewart lærred med 1,8 gain perf skærm. Den var skadet og jeg købte den billigt. Jeg har nu bygget den om (den er mindre høj) og jeg har monteret en DreamScreen UltraWeave V6 på den. Fordelen er at den er fantastisk transparent for lyden, men samtidig fuldstændig glat for billedet. Desværre har det en gain på 0,81. Men indtil videre går det fint. Billedet er ca. 307 cm bredt.

Dette er grunden til at jeg er så glad for dette lærred. Den har motor masker. Det Stewart kalder "velux" er noget helt fantastisk sort, behåret, materiale som lyset næsten ikke bliver reflekteret fra. Det koster en formue, og jeg blev nødt til at købe noget pga den skade der var. Man kører så maskerne lige lidt ind over billedet, og får en fuldstændig skarp kant med perfekt kontrast.

Det er selvfølgelig lidt noget fis at skulle køre dem op og ned hele tiden, så jeg har lavet en styring til det (jeg er elektronik mand). Med to quadratur encoder på hver "rulle" og så en dekoder til dem, har jeg ved hjælp af Crestron lavet en styring hvor man kan "gemme" positioner på maskerne. Så på Crestron panelet kan jeg så trykke på 16:9, 1:85:1, 2:40:1 osv. Så kører de selv på plads og stopper præcist der hvor de skal være.

Som I kan se på billedet over, kan maskerne køre rigtig meget sammen, og langt længere ud end 4:3. Man skulle tro at der ikke er brug for det, men det er der faktisk. Jeg skal se om jeg kan huske at nævne det senere.

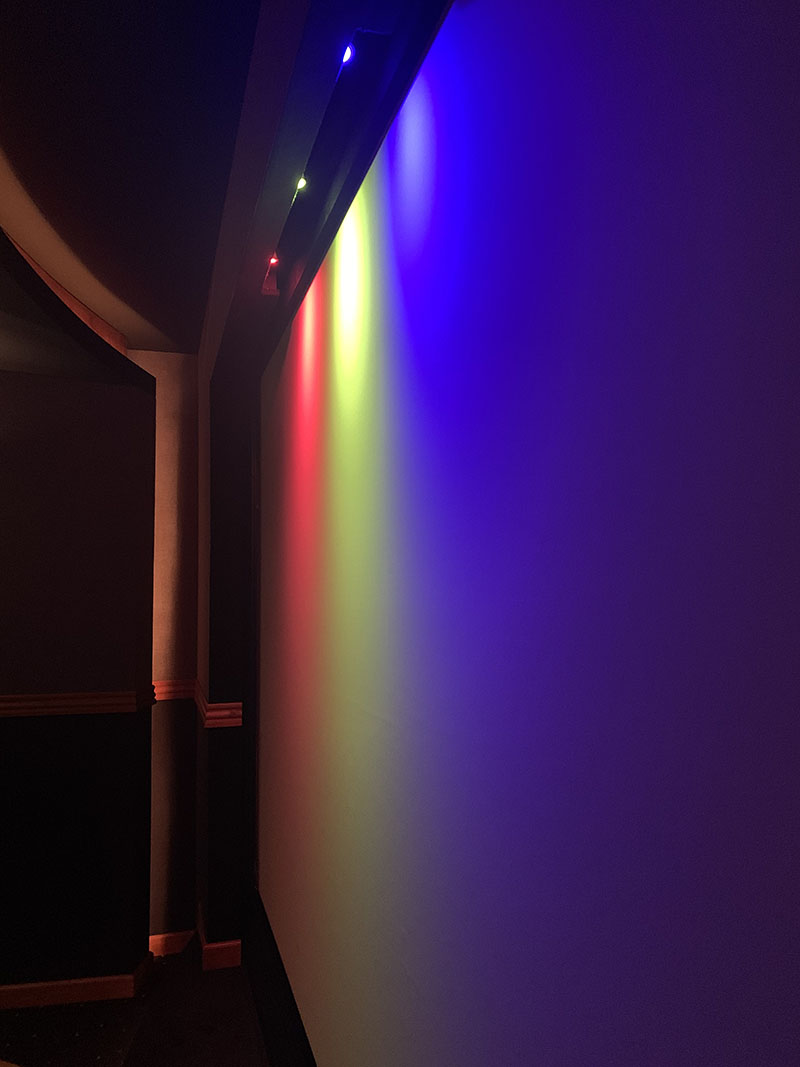

Det sidste ved scenen er Philips Hue lys. Jeg ELSKER farvet lys. Lidt af det T-Hansen blå porno lys, men her synes jeg det ser mega fedt ud. Den oprindelige tegning havde store tunge gardiner. Jeg havde besøg af Thomas Birkelund fra Lyngdorf audio, og han sagde jeg skulle rykke lærredet frem, så jeg lavede det hele om. I den forbindelse røg muligheden for gardiner. Istedet lavede jeg dette:

Jeg blev desværre nødt til at skifte min Crestron controller da den ikke var i stand til at styre Philips Hue. Nu er det en AV3 der styrer det hele.

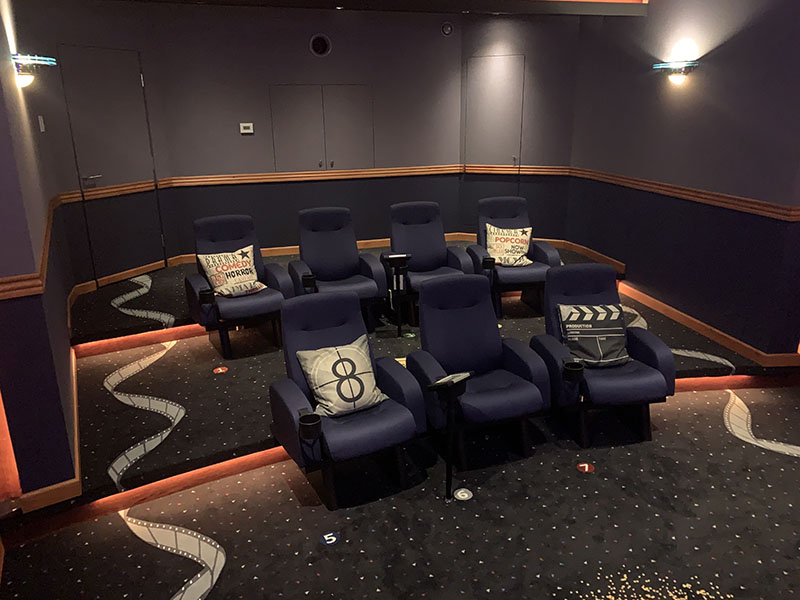

Stolene er fra Skeie i Norge. Selvom det er fristende med store fede recliners, så passer de ikke til mig. Jeg er i biografen for at se film, og ikke sove. Det virker som om alle i familien altid falder i søvn til en film. Det sker altså ikke for mig.

Men disse stole er bestilt med lav ryg, og glid i sædet. Den første ting tror jeg faktisk kom fra Dennis. Der er ikke meget ved fed bag-surround og man så sætter sig bag en høj ryg der blokerer det.

Glid i sædet betyder at man kan skyde rumpetten lidt frem og så ligge lidt mere ned.

Slikboden er skjult bag disse to låger.

Jeg fandt disse søde håndtag på nettet i USA.

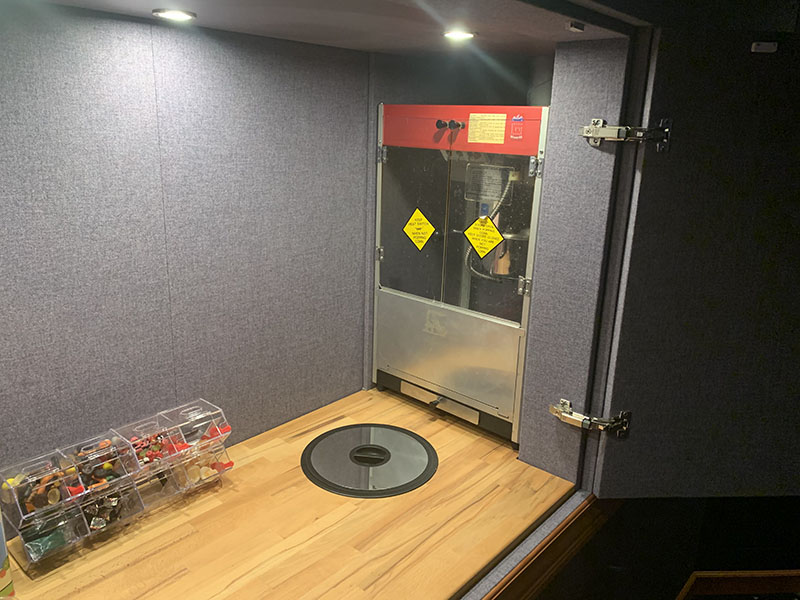

Ud over farvet lys, elsker jeg også popcorn. Jeg køber dem i 23 kg sække. Men sådan ser slikboden ud indeni. Der sidder en sensor på lågen, og der er lysdæmper på lyset. Så fra Crestron kan jeg f.eks. vælge, at lyset i slikboden ikke skal tænde ret meget hvis filmen er i gang, men ellers 100%

Shiiitttt....  Det ser ud til at der ikke er flere chokofanter

Nå, men der er låger bagud og ind i teknikrummet. Det er så jeg kan lave popcorn derfra. Det er nemlig noget skidt at få popcorn røgen ind i biografen. Ikke fordi det ikke dufter godt, men fordi projektorens lysstråle bliver synlig og blafre rundt over hovedet af en. Så derfor har jeg lavet udsugning, og boret det ned igennem toppen af slikboden og igennem toppen af popcorn maskinen. Så kan man poppe med maskinens låger lukket, og røgen bliver så smidt ud ved trappen.

Over slikboden er projektoren. Den sad først inde i biografen, men nu er den flyttet ud i teknikrummet. Det er en anden kæmpe forbedring. Før hang den nærmest lige over hovedet på mig på række 2. Hvis vi spoler endnu længere tilbage, så hang der en 3 x 9 tommers CRT projektor. Den vejede 100 kg. og sad på et hejse beslag med udveksling. Oppe over den forreste loftflap er der monteret et elektrisk spil. Sådan en med en ledningsbetjent op, stop og ned. Denne kran kunne så hejse projektoren på plads, og ned på gulvet. Jeg har stadig denne projektor og jeg skal have sat den til salg (under stort pres fra konen). For mig er det som et gammelt damp lokomotiv. Det er en fantastisk teknologi, men desværre har jeg ikke tiden til at pille i den.

Jeg har overvejet meget hvordan jeg skulle lave det pænest der hvis projektoren lyser ind i biografen og endte med denne simple løsning.

Det er en stor indblæsningsventil til spirorør. Jeg fik en malerforretning til at matche farven på stoffet og har malet den i det. Jeg skal lige have malet den lidt bedre, men det ses faktisk ikke i "biograf" lys.

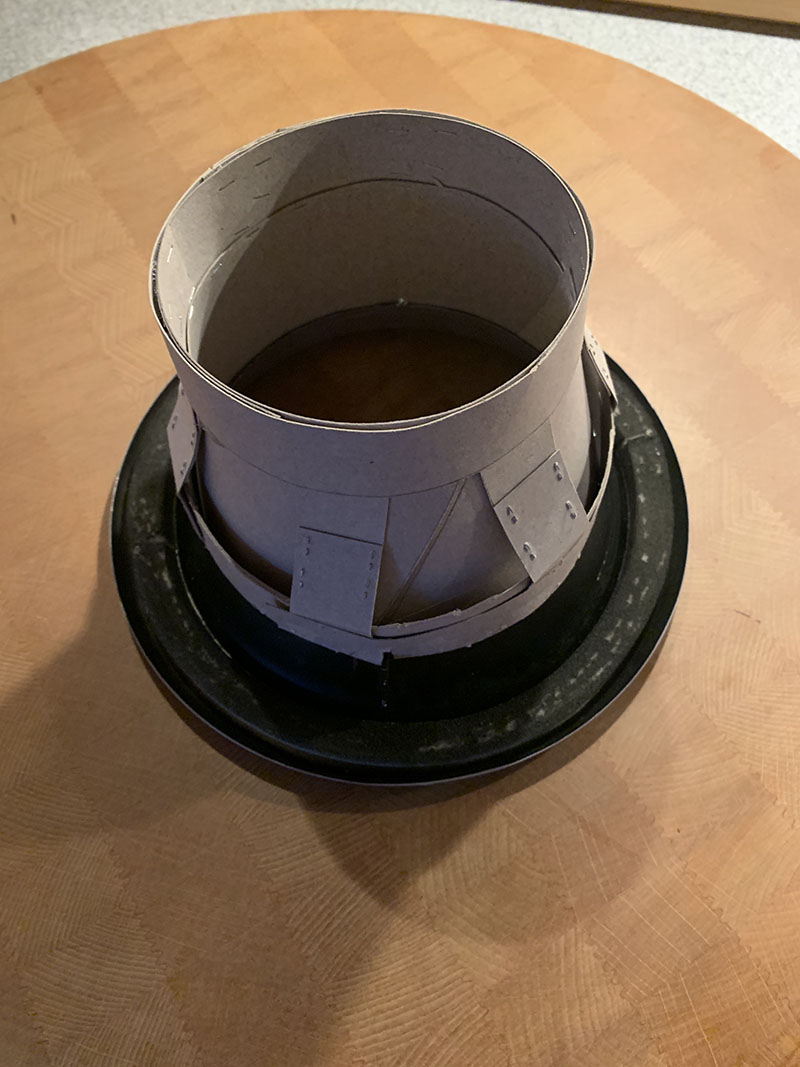

Men for at lave rummet adskilt for projektoren har jeg lavet en storm-P løsning i pap:

Dette "rør" har jeg så beklædt med Velux materialet fra Stewart, så der ikke reflekteres lys på vej ind i biffen.

Selve projektoren har jeg monteret på en Unistrut skinne. Jeg har lavet en "buet" front for bedre at kunne lede den varme luft væk, og så har jeg beklædt det med akustisk dæmpende materiale. Jeg vil gerne hold så meget af projektor støjen inde i teknikrummet.

Det er en ny JVC DLA-N7B projektor. Har fået den for en måned siden, efter at have ventet 3 måneder på den. Jeg har ikke helt styr på den endnu, men jeg er meget glad for den. Det er en opdatering fra en JVC DLA-X7 der gik i stykker. Projektoren er styret med Crestron via RS232. Der er monteret en sender til 3D briller (det kommer vi tilbage til).

Selvom jeg elsker farvet lys, så hader jeg lys når jeg skal se film. Jeg er typen der sætter tape over enhver LED for at det ikke skal genere mig. Med denne biograf var den en del af designet. ALT skal gemmes væk, og så skal der bare være "bom"-sort når lyset er slukket. Derfor er alt elektronik samlet i et rack der er gemt væk bag denne låge.

Der er en lille sensor på døren så den enkelte spot der sidder ved racket kan styres via en lysdæmper.

Og igen et sødt lille håndtag fra USA.

Der er rimelig plads i racket.

Indholdet i racket er ca. dette hvis vi tager det fra toppen.

Yousee kabelTV box. Den er ikke synlig på billedet.

Crestron AV3 som styrer alt.

Behringer Ultrabass PRO EX200. Den er til ButKickerne, men ikke brugt i øjeblikket.

OPPO BDP-93 Blueray afspiller.

Zappiti Duo 4K HDR med 26TB HD.

AppleTV 4K

Lyngdorf MP-60 2.1.

6 stk. Lyngdorf SDA-2400.

ButtKicker forstærker 1000W.

ICEpower 2 x 1000W. Driver 2 stk. Lyngdorf BW-20 basser

8 x HD enclosure. Her sidder ca. 24 TB harddiske.

Der en blæser i HD racket. Men det er primært harddisk støj man kan høre, men man lægger ikke mærke til det når man ser film.

Af højtalere bruger jeg:

Det giver et 7.2.4 setup.

Væggene i rummet er beklædt med InsulShield forneden og 1 tommer pladevat foroven. Det er en meget vigtig del af designet fra Dennis. Derudover er væggene skrå som selvfølgelig vil påvirke stående bølger meget.

Jeg fik lavet et læs special lister der er præcist 25 mm tykke. Disse lister giver afstanden til det akustiske materiale og holder så det akustisk transparente stof fra Guilford of Maine. Dette stof bliver strukket på alle leder og sat fast med hæfteklammer. Jeg vil påstå at jeg nok er blevet Jyllands klamme-mester. Nej, hov. Det lyder ikke for godt i disse tider!

Men efter 19.000 klammer, hvoraf ikke en eneste er synlig tror jeg at jeg har taget mit læs. De er skudt i med en standard hånddrevet hæftepistol. Jeg har nok pillet en 2-3 tusinde klammer af igen. Det er på ingen måde sjov at arbejde med. Hvis der er nogen der kaster sig ud i noget tilsvarende, så mener jeg at jeg fandt det bedste system til sidst.

Men det at alt skal gøres 25 mm tykkere påvirker meget. De beslag jeg bruger til slikbod og rack, er nogle specielle "fritløfte" typer der løfter låget meget langt ud, og de kan derved åbne selvom det hele er 25 mm tykt.

Det kan døren ikke. Her er et par billeder

https://www.dropbox.com/s/pl6cg53hpl8vrtn/D%C3%B8ren%20lukket.JPG?raw=1

https://www.dropbox.com/s/zk9dx0ttxejoqcb/D%C3%B8ren.JPG?raw=1

På døren er rammen til højre lavet skrå for at den kan åbne. Og selve døren er malet i matchende farver så den passer til stoffet.

Et af de problemer der plagede mig meget, var hvordan jeg skulle lave en holder til Crestron touch panelerne. Det skal siges at man kan købe Crestron brugt på eBay til meget billige penge.

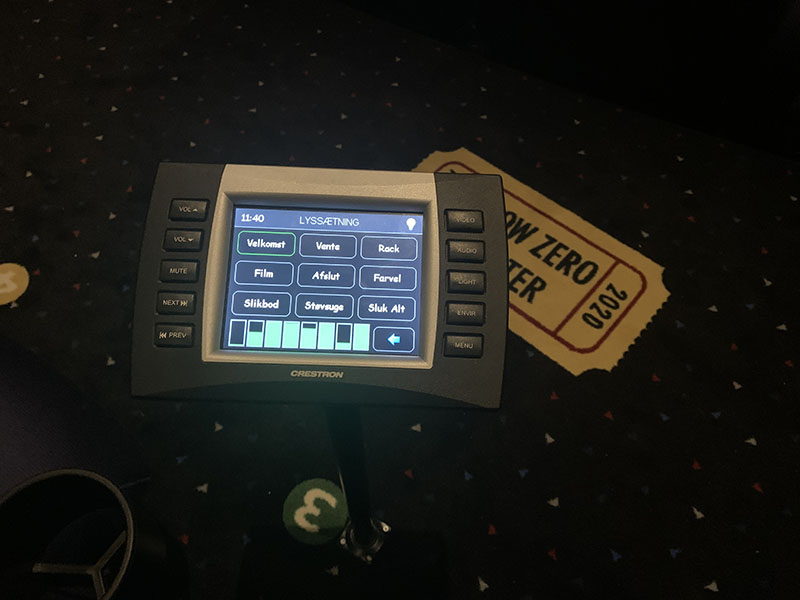

De to touch paneler der sidder i biografen er TPS-1700. De er beregnet til at stå på et bord, f.eks. i et mødelokale.

https://www.dropbox.com/s/kjrgfolmb5ic2su/Crestron%201.JPG?raw=1

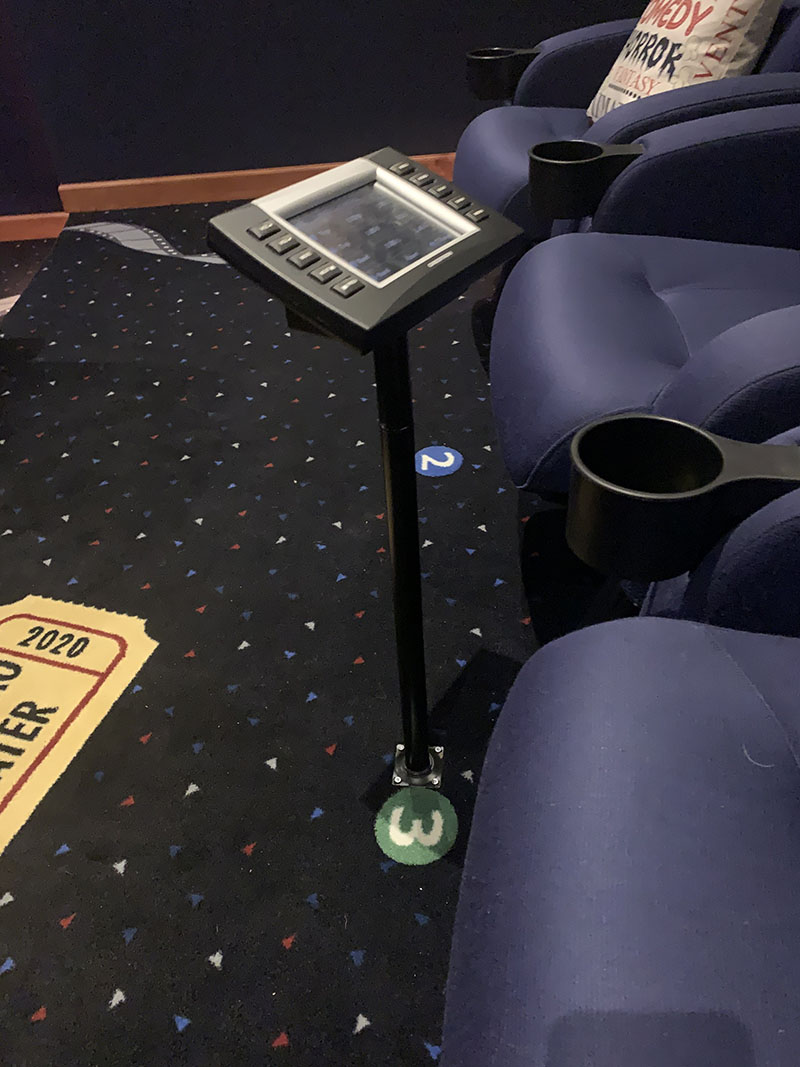

Den løsning jeg fandt på er to bordben fra Silvan. Et kort på 10 cm, og et lang på omkring 50-60 cm. I bunden af benet er der en hård plastikprop. Som jeg husker det, er der et 8-10 mm hul med gevind (beregnet til modellen med justerbar højde). Jeg fik så en ven til at lave et hul i en bolt på en drejebænk. Når man så skruer de to plastikpropper sammen med bolten, kan man føre kablet til Crestron igennem, og så bare sætte dem i benene. Nu passer de i højden, og kan drejes mellem de to stole.

https://www.dropbox.com/s/6zcrro5u762y7yz/Crestron%202.JPG?raw=1

Mvh Claus

Så gik der "lige" 20 år, men noget af en rejse du må have været på 🙂 syntes det er et flot resultat og virkelig gennemført. Det er nogle fede detaljer du har lavet.

Frank

Har du også valgt hans akustikanbefalinger? (Quest AI).

Akustisk er det nok lidt anderles. Der InsulShield Plus på den nederste del af biografen. Og 1" pladevat på den øverste del. Det passer med de 2 forskellige farver i biffen. Skiftet sker i ørehøjde. Dennis fortalte at mangle laver den fejl at de dæmper et rum som om man skal lytte til 2 kanal HiFi. I en biograf gik man efter en RT60, og det kræver forskellig dæmpning over og under øret. Begge dele er så dækket af Guilford of Maine akustisk stof. Dette alene er en skilsmisse opgave at få sat op

Du har en rigtig god måde at beskrive dine tanker og valg på, spændende læsning med en masse gode informationer og detaljer

Et spørgsmål til dit starlight (som i øvrigt ser så fedt ud). Havde du med i overvejelserne at købe færdige paneler + kit og sætte dem op. F.eks. dem med magnetskinner?

Du skriver lidt om at hvis du skulle gøre det om, så ville du gøre det på en anden måde, kan du uddybe det?

Det tog mindst 4-5 måneder.
